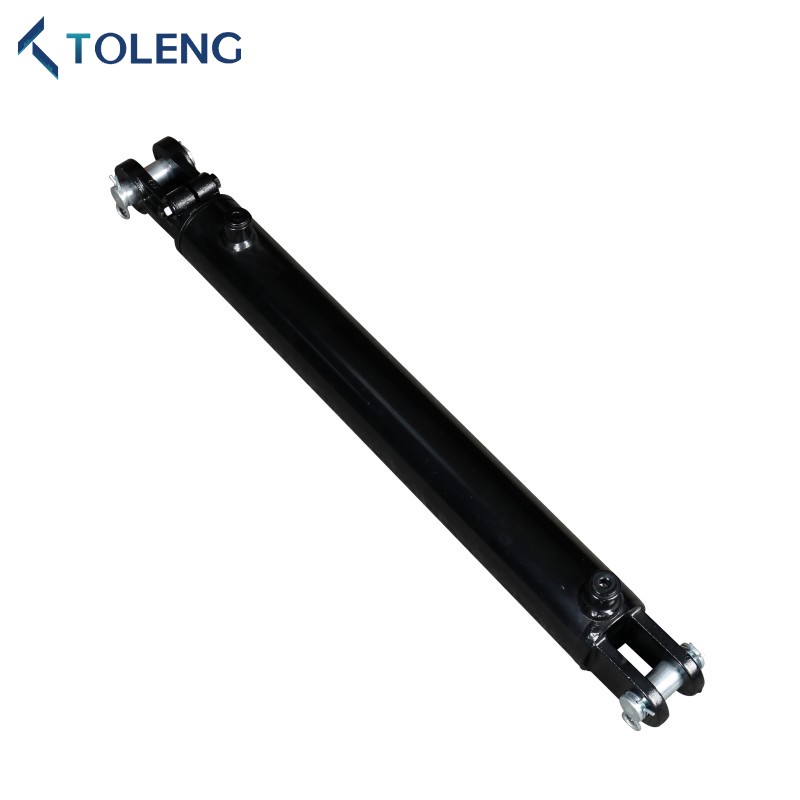

Standard -Hydraulikzylinder der Standard -ACL -Serie
Die Toleng Standard ACL -Serie -Weldraulikzylinder hat in unserem Geschäft erhebliche Bedeutung. Unsere Herstellungs- und Qualitätssysteme werden so entwickelt, dass sie jedem Kunden die besten Produkte für seine Anforderungen anbieten. Das interne Engineering-Team von Toleng garantiert, dass die für jede Standard-ACL-Serie ausgewählten Merkmale und Materialien für die ACL-Serie ausgewählt wurden, die das optimale Design für Ihre Anwendung darstellen.
Anfrage absenden
Produktbeschreibung
Die Toleng Standard ACL -Serie -Wehrhydraulikzylinder ist für Hochleistungsanwendungen ausgelegt, die in jeder Branche weit verbreitet sind. Jeder Zylinder unterzogen sich strenge Tests, die die Industriestandards übersteigt und die maximale Zuverlässigkeit und Leistung gewährleistet. Unsere schweißten hydraulischen Zylindern bieten eine Reihe von Spezifikationen, um bestimmte Kundenanforderungen zu erfüllen.
Standard -ACL -Serien -Wehrung Hydraulikzylinderanwendung
Die Toleng Standard ACL-Serie-Wehrhydraulikzylinder wird für Hochleistungsanwendungen entwickelt und in jeder Branche ausgiebig eingesetzt. Es bietet eine zuverlässige Leistung und einen effizienten Betrieb für eine optimale Produktivität.
Standard -ACL -Serie Wiesdydraulikzylinderspezifikation
1.Konstruktion: Hochleistungsgeschweißte Konstruktion
2. Arbeitsdruck: 3000 psi

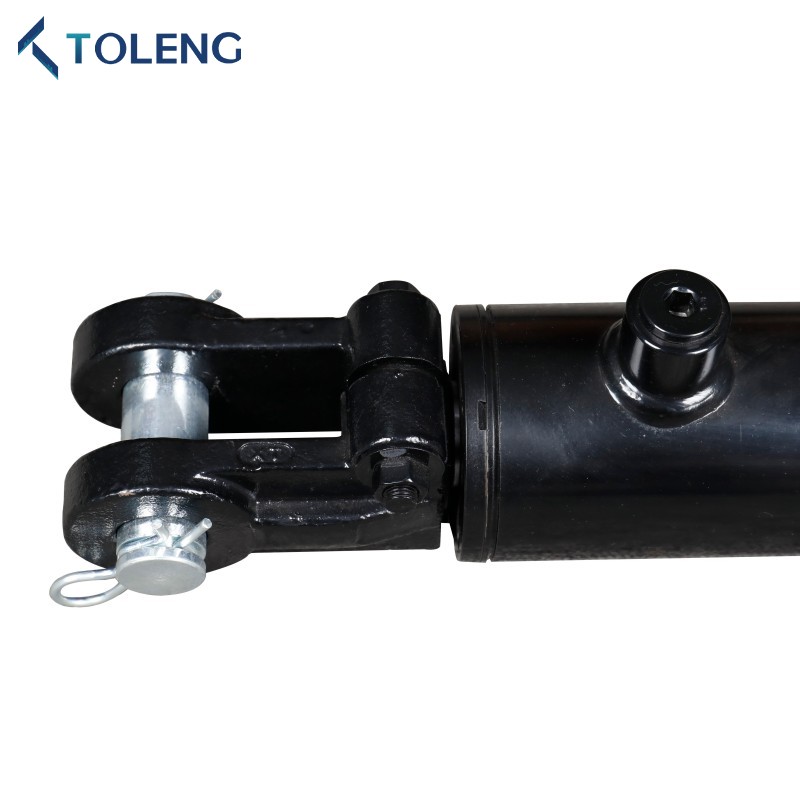

3.ROD ENDE: Duktile Eisen, weibliche Gabelung mit Gewinde, einstellbar mit Verriegelungsschraube
4. Piston: duktiles Eisen für eine erhöhte Haltbarkeit
5. Tube: Stahl, geschliffen und präzision fertig
6.grand: Faden
7.pin: Stahl, Zinkplatt
8. Seals: Hallite, Aston, Nok, DZ usw. Top -Qualität. Anpassbar.
9.Paint: Schwarz, grün, rot, gelb usw. sind benutzerdefinierte Farben erhältlich.
2. Arbeitsdruck: 3000 psi
3.ROD ENDE: Duktile Eisen, weibliche Gabelung mit Gewinde, einstellbar mit Verriegelungsschraube
4. Piston: duktiles Eisen für eine erhöhte Haltbarkeit
5. Tube: Stahl, geschliffen und präzision fertig
6.grand: Faden
7.pin: Stahl, Zinkplatt
8. Seals: Hallite, Aston, Nok, DZ usw. Top -Qualität. Anpassbar.
9.Paint: Schwarz, grün, rot, gelb usw. sind benutzerdefinierte Farben erhältlich.
Standard -Hydraulikzylinder -technische Parameter der ACL -Serie mit geschweißten Hydraulikzylinder
| TEIL NUMMER |
INSIDER DURCHMESSER |
AUSSENSEITER DURCHMESSER |
*A | B | C | D | *E | F | G | H | I | J | K | L | STANGE FADEN |
STANGE DURCHMESSER |
HAFEN |
| TaCl15- | 1,50 " | 2.00 " | 10.25 " | 1,50 " | 0,76 " | 1,62 " | 4,50 " | 1,87 " | 0,87 " | 1,75 " | 2.00 " | 1,62 " | 0,93 " | 1,87 " | 0,875-14Unf | 1,00 " | SAE#6 |
| TaCl20- | 2.00 " | 2,50 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12Unf | 1.12 " | SAE#8 |
| TaCl25- | 2,50 " | 3.00 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0,81 " | 2.06 " | 1.125-12Unf | 1,25 " | SAE#8 |
| Acad3- | 3.00 " | 3,50 " | 10.25 " | 2.00 " | .01 " | 1,87 " | 3.62 " | 2.25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0,87 " | 2.18 " | 1.250-12Unf | 1,50 " | SAE#8 |
| TaCl35- | 3,50 " | 4.00 " | 10.25 " | 2.00 " | .01 " | 1,87 " | 3.62 " | 2,50 " | 1.12 " | 2.62 " | 2,75 " | 2.12 " | 0,93 " | 2.18 " | 1.500-12Unf | 1,75 " | SAE#8 |
| TaCl40- | 4.00 " | 4,50 " | 12.25 " | 2.25 " | .01 " | 1,75 " | 3.62 " | 2,50 " | 1.12 " | 2.62 " | 2,75 " | 2.12 " | 1,00 " | 2.18 " | 1.500-12Unf | 2.00 " | SAE#8 |
| *Für 8.00 "Schlaganfall:*a = 12,25" | |||||||||||||||||
| *Für 8,00 "Strich:*E = 6,50" (1,50 "Bohrung) e = 5,62" (2,00 "bis 4,00" Bohrung) | |||||||||||||||||
| Dichtungstemperaturbereich: -30 ℃/+100 ℃ (-22F/+212F) | |||||||||||||||||
| Maximale Geschwindigkeit abdichten: 3 ft/s | |||||||||||||||||
| Maximal zurückgezogener Arbeitsdruck = 3000 psi | |||||||||||||||||
| Die Abmessungen *A und *E sind nur für Referenzen, nur wenn Gabelung einstellbar ist | |||||||||||||||||
| Verstellbarer weiblicher Gabelzylinder | |||||||
| Teilenummer | STANGE DURCHMESSER |
Bohrung & Schlaganfall | Abmessungen | Portgröße | STIFT GRÖSSE |
GEWICHT (Lbs) |
|
| Zurückgezogen | ERWEITERT | ||||||
| Über 304 | 1 " | 1,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Über 3066 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Landwirtschaft3008 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TaCl30-1508-asa | 1,5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Landwirtschaft3010 | 1.5 "x10" | 20-1/4 " | 30-1/4 " | 13 | |||
| Landwirtschaft3012 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Landwirtschaft3014 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Landwirtschaft3016 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Landwirtschaft3018 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Landwirtschaft3020 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Landwirtschaft3024 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Landwirtschaft3028 | 1,5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Landwirtschaft3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Landwirtschaft3032 | 1,5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Landwirtschaft3034 | 1,5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Landwirtschaft3036 | 1,5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| ACCIL30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| ACCIL30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Landwirtschaft30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TaCl30-2008-asa | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TaCl3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Acad3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| Acad3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| ACRUM3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| Acad3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| Acad3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| Acad3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Verstellbarer weiblicher Gabelzylinder | |||||||
| Teilenummer | STANGE DURCHMESSER |
Bohrung & SCHLAGANFALL |
Abmessungen | Portgröße | STIFT GRÖSSE |
GEWICHT (Lbs) |
|
| Zurückgezogen | ERWEITERT | ||||||
| Landwirtschaft303504 | 1-1/4 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Landwirtschaft303506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Landwirtschaft30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TaCl30-2508asae | 2,5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Landwirtschaft3010 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 24 | |||
| Landwirtschaft3012 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Landwirtschaft3014 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| ACCIL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| ACCIL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Landwirtschaft3020 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Landwirtschaft3024 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Landwirtschaft3028 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Landwirtschaft3030 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accrecy3032 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| ACCIL30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| ACCIL30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Landwirtschaft3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Landwirtschaft3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Landwirtschaft3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TaCl30-3008-asa | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 31 | |||
| Acad3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Acad3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Acad3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Acad3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| ACRUM3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Acad3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Acad3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Acad3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Acad3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Acad3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Acad3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Verstellbarer weiblicher Gabelzylinder | |||||||
| Teilenummer | STANGE DURCHMESSER |
Bohrung & Schlaganfall | Dimensionen | Portgröße | STIFT GRÖSSE |
Gewicht (lbs) | |
| Zurückgezogen | ERWEITERT | ||||||
| Landwirtschaft3-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Landwirtschaft3-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Landwirtschaft3-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TaCl30-3508-asa | 3,5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Landwirtschaft3-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Landwirtschaft3-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Landwirtschaft3-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Landwirtschaft3-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Landwirtschaft3-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Landwirtschaft3-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Landwirtschaft3-35524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Landwirtschaft3-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Landwirtschaft3-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Landwirtschaft3-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Landwirtschaft3-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Landwirtschaft3-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| ACRUM3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| ACRUM3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| ACRUM3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| ACCIL3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Acad3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Acad3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| ACCIL3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| ACCIL3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Landwirtschaft3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Acad3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Landwirtschaft3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||
Standard -Hydraulikzylinderdetails der ACL -Serie
