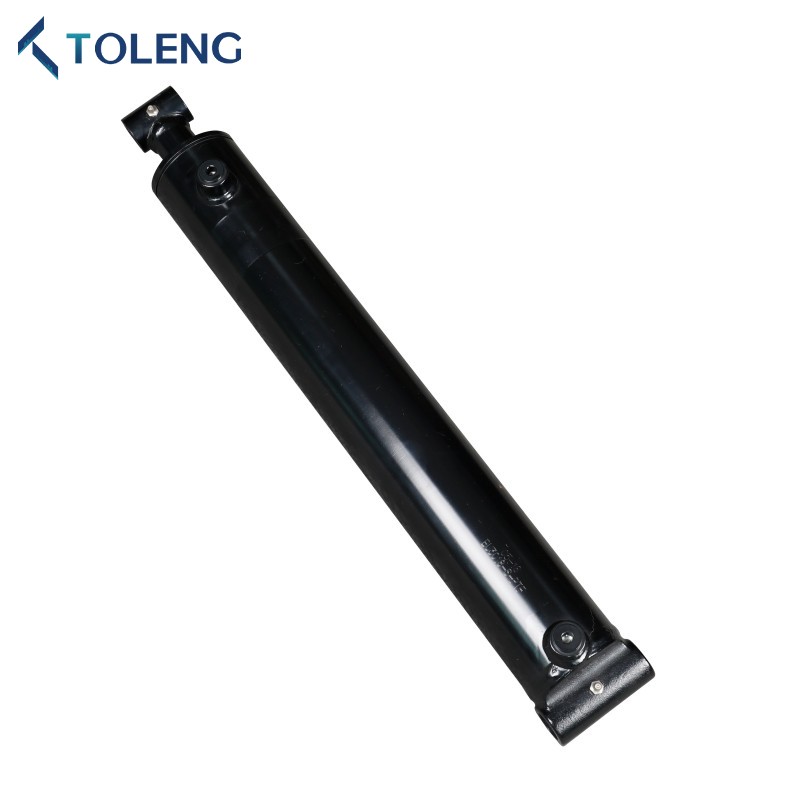

Geschweißter Standard-Hydraulikzylinder der WBU-Serie
TOLENG ist ein in China ansässiger Hersteller von Hydraulikzylindern. Wir beliefern Nordamerika, Europa und viele andere Länder auf der ganzen Welt und bieten hochwertige geschweißte Hydraulikzylinder der Standard-WBU-Serie zu sehr erschwinglichen Preisen an. Sie sind für einen langen und effizienten Betrieb bei geringem Wartungsaufwand konzipiert und garantieren eine hohe Produktivität über die gesamte Lebensdauer des Produkts.
Anfrage absenden
Produktbeschreibung
Geschweißte Standard-Hydraulikzylinder der WBU-Serie von TOLENG werden hauptsächlich in verschiedenen anspruchsvollen Industrieanwendungen wie Landmaschinen, Baumaschinen, Fahrzeugen, Schiffsmaschinen usw. eingesetzt. Sie haben einen großen Marktanteil in Nordamerika und sind sehr gefragt.
Jeder WBU-Zylinder ist robust und zuverlässig und wird strengen Tests unterzogen, die über die Industriestandards hinausgehen und maximale Leistung liefern. Durch ihr kompaktes und robustes Design sind sie ideal für den Einsatz unter rauen Betriebsbedingungen und Umgebungen. Darüber hinaus sind sie einfach zu installieren und weisen eine hohe Leistung auf, mit großen Vorteilen bei Preis und Lieferzeit.
Jeder WBU-Zylinder ist robust und zuverlässig und wird strengen Tests unterzogen, die über die Industriestandards hinausgehen und maximale Leistung liefern. Durch ihr kompaktes und robustes Design sind sie ideal für den Einsatz unter rauen Betriebsbedingungen und Umgebungen. Darüber hinaus sind sie einfach zu installieren und weisen eine hohe Leistung auf, mit großen Vorteilen bei Preis und Lieferzeit.
Technische Parameter des standardmäßigen geschweißten Hydraulikzylinders der WBU-Serie
1.Arbeitsdruck: 3000 psi
2.Stab: Stahl, induktionsgehärtet und verchromt
3.Kolben: Sphäroguss für längere Haltbarkeit
4. Rohr: Stahl, geschliffen und präzise bearbeitet
5.Verschraubung: Gewinde
6.Stift: Stahl, verzinkt
7. Dichtungen: HALLITE, ASTON, NOK, DZ usw. Top-Qualität. Anpassbar.
8.Farbe: Schwarz, Grün, Rot, Gelb usw. Benutzerdefinierte Farben sind verfügbar.
2.Stab: Stahl, induktionsgehärtet und verchromt
3.Kolben: Sphäroguss für längere Haltbarkeit
4. Rohr: Stahl, geschliffen und präzise bearbeitet
5.Verschraubung: Gewinde
6.Stift: Stahl, verzinkt
7. Dichtungen: HALLITE, ASTON, NOK, DZ usw. Top-Qualität. Anpassbar.
8.Farbe: Schwarz, Grün, Rot, Gelb usw. Benutzerdefinierte Farben sind verfügbar.
Parameter
| TEIL NUMMER |
INSIDER DURCHMESSER |
AUSSENSEITER DURCHMESSER |
A | B | C | D | E | F | G | H | STANGE DURCHMESSER |
HAFEN |
| TWBU15- | 1,50" | 2,00" | 8,00" | 1,25" | 0,76" | 2,62" | 2,25" | 2,00" | 1,06" | 1,87" | 1,00" | 1/4NPT |
| TWBU20- | 2,00" | 2,50" | 8,00" | 1,50" | 1,01" | 2,25" | 2,75" | 2,25" | 1,00" | 2,06" | 1,25" | 3/8NPT |
| TWBU25- | 2,50" | 3,00" | 8,00" | 1,50" | 1,07" | 2,25" | 3,25" | 2,25" | 0,81" | 2,18" | 1,50" | 1/2NPT |
| TWBU30- | 3,00" | 3,50" | 8,00" | 1,50" | 1,07" | 2,25" | 3,75" | 2,25" | 0,81" | 2,18" | 1,50" | 1/2NPT |
| TWBU35- | 3,50" | 4,00" | 10,00" | 2,00" | 1,26" | 4,00" | 4,25" | 2,25" | 0,81" | 2,18" | 1,75" | 1/2NPT |
| TWBU40- | 4,00" | 4,50" | 10,00" | 2,25" | 1,51" | 3,75" | 4,75" | 2,50" | 0,81" | 2,18" | 2,00" | 1/2NPT |
| TWBU50- | 5,00" | 5,50" | 10,00" | 3,00" | 1,76" | 3,20" | 5,75" | 3,25" | 1,25" | 2,75" | 2,50" | 1/2NPT |
| *FÜR 5,00" BOHRUNG: 2,00" STIFTE SIND MIT ABNEHMBARER BUCHSE ERHÄLTLICH | ||||||||||||
| *FÜR 1,50" BIS 4,00" BOHRUNG SIND SAE-ANSCHLÜSSE VERFÜGBAR | ||||||||||||
| DICHTUNGSTEMPERATURBEREICH: -30℃/+100℃-22F/+212°F) | ||||||||||||
| Maximale Dichtungsgeschwindigkeit: 3 Fuß/Sek | ||||||||||||
| MAXIMALER ARBEITSDRUCK IM EINFAHREN = 3000 PSI | ||||||||||||
| GESCHWEIßTER BUCHSENZYLINDER | |||||||
| TEILENUMMER | STANGE DURCHMESSER |
LANGWEIRE& SCHLAGANFALL |
ABMESSUNGEN | ANSCHLUSSGRÖSSE | STIFT GRÖSSE |
GEWICHT (LBS) |
|
| ZURÜCKGEFAHREN | ERWEITERT | ||||||
| TWBU30-1504 | 1" | 1,5"x4" | 12" | 16" | 1/4NPT | 3/4" | 8 |
| TWBU30-1506 | 1,5"x6" | 14" | 20" | 9 | |||
| TWBU30-1508 | 1,5"x8" | 16" | 24" | 10 | |||
| TWBU30-1510 | 1,5"x10" | 18" | 28" | 11 | |||
| TWBU30-1512 | 1,5"x12" | 20" | 32" | 13 | |||
| TWBU30-1514 | 1,5"x14" | 22" | 36" | 14 | |||
| TWBU30-1516 | 1,5"x16" | 24" | 40" | 15 | |||
| TWBU30-1518 | 1,5"x18" | 26" | 44" | 16 | |||
| TWBU30-1520 | 1,5"x20" | 28" | 48" | 18 | |||
| TWBU30-1524 | 1,5"x24" | 32" | 56" | 20 | |||
| TWBU30-2004 | 1-1/4" | 2"x4" | 12" | 16" | 3/8NPT | 1" | 12 |
| TWBU30-2006 | 2"x6" | 14" | 20" | 13 | |||
| TWBU30-2008 | 2"x8" | 16" | 24" | 15 | |||
| TWBU30-2010 | 2"x10" | 18" | 28" | 17 | |||
| TWBU30-2012 | 2"x12" | 20" | 32" | 19 | |||
| TWBU30-2014 | 2"x14" | 22" | 36" | 20 | |||
| TWBU30-2016 | 2"x16" | 24" | 40" | 22 | |||
| TWBU30-2018 | 2"x18" | 26" | 44" | 24 | |||
| TWBU30-2020 | 2"x20" | 28" | 48" | 25 | |||
| TWBU30-2024 | 2"x24" | 32" | 56" | 29 | |||
| TWBU30-2028 | 2"x28" | 36" | 64" | 32 | |||
| TWBU30-2030 | 2"x30" | 38" | 68" | 34 | |||
| TWBU30-2032 | 2"x32" | 40" | 72" | 36 | |||
| TWBU30-2036 | 2"x36" | 44" | 80" | 39 | |||
| TWBU30-2040 | 2"x40" | 48" | 88" | 42 | |||
| TWBU30-2048 | 2"x48" | 56" | 104" | 49 | |||
| TWBU30-2504 | 1-1/2" | 2,5"x4" | 12" | 16" | 1/2NPT | 1" | 16 |
| TWBU30-2506 | 2,5"x6" | 14" | 20" | 18 | |||
| TWBU30-2508 | 2,5"x8" | 16" | 24" | 20 | |||
| TWBU30-2510 | 2,5"x10" | 18" | 28" | 22 | |||
| TWBU30-2512 | 2,5"x12" | 20" | 32" | 25 | |||
| TWBU30-2514 | 2,5"x14" | 22" | 36" | 27 | |||
| TWBU30-2516 | 2,5"x16" | 24" | 40" | 29 | |||
| TWBU30-2518 | 2,5"x18" | 26" | 44" | 31 | |||
| TWBU30-2520 | 2,5"x20" | 28" | 48" | 34 | |||
| TWBU30-2524 | 2,5"x24" | 32" | 56" | 38 | |||
| TWBU30-2528 | 2,5"x28" | 36" | 64" | 43 | |||
| TWBU30-2530 | 2,5"x30" | 38" | 68" | 45 | |||
| TWBU30-2532 | 2,5"x32" | 40" | 72" | 47 | |||
| TWBU30-2536 | 2,5"x36" | 44" | 80" | 51 | |||
| TWBU30-2540 | 2,5"x40" | 48" | 88" | 56 | |||
| TWBU30-2548 | 2,5"x48" | 56" | 104" | 65 | |||
| GESCHWEIßTER BUCHSENZYLINDER | |||||||
| TEILENUMMER | STANGE DURCHMESSER |
LANGWEIRE& SCHLAGANFALL |
DIME | NSIONEN | ANSCHLUSSGRÖSSE | STIFT GRÖSSE |
GEWICHT (LBS) |
| ZURÜCKGEFAHREN | ERWEITERT | ||||||
| TWBU30-3004 | 1-1/2" | 3"x4" | 12" | 16" | 1/2NPT | 1" | 19 |
| TWBU30-3006 | 3"x6" | 14" | 20" | 22 | |||
| TWBU30-3008 | 3"x8" | 16" | 24" | 24 | |||
| TWBU30-3010 | 3"x10" | 18" | 28" | 27 | |||
| TWBU30-3012 | 3"x12" | 20" | 32" | 29 | |||
| TWBU30-3014 | 3"x14" | 22" | 36" | 32 | |||
| TWBU30-3016 | 3"x16" | 24" | 40 Zoll | 34 | |||
| TWBU30-3018 | 3"x18" | 26" | 44" | 36 | |||
| TWBU30-3020 | 3"x20" | 28" | 48" | 39 | |||
| TWBU30-3024 | 3"x24" | 32" | 56" | 44 | |||
| TWBU30-3028 | 3"x28" | 36" | 64" | 49 | |||
| TWBU30-3030 | 3"x30" | 38" | 68" | 51 | |||
| TWBU30-3032 | 3"x32" | 40 Zoll | 72" | 54 | |||
| TWBU30-3036 | 3"x36" | 44" | 80" | 59 | |||
| TWBU30-3040 | 3"x40" | 48" | 88" | 63 | |||
| TWBU30-3048 | 3"x48" | 56" | 104" | 73 | |||
| TWBU30-3504 | 1-3/4" | 3,5"x4" | 14" | 18" | 1/2NPT | 1-1/4" | 27 |
| TWBU30-3506 | 3,5"x6" | 16" | 22" | 30 | |||
| TWBU30-3508 | 3,5"x8" | 18" | 26" | 33 | |||
| TWBU30-3510 | 3,5"x10" | 20" | 30 Zoll | 36 | |||
| TWBU30-3512 | 3,5"x12" | 22" | 34" | 39 | |||
| TWBU30-3514 | 3,5"x14" | 24" | 38" | 42 | |||
| TWBU30-3516 | 3,5"x16" | 26" | 42" | 45 | |||
| TWBU30-3518 | 3,5"x18" | 28" | 46" | 48 | |||
| TWBU30-3520 | 3,5"x20" | 30" | 50" | 51 | |||
| TWBU30-3524 | 3,5"x24" | 34" | 58" | 57 | |||
| TWBU30-3528 | 3,5"x28" | 38" | 66" | 64 | |||
| TWBU30-3530 | 3,5"x30" | 40" | 70" | 67 | |||
| TWBU30-3532 | 3,5"x32" | 42" | 74" | 70 | |||
| TWBU30-3536 | 3,5"x36" | 46" | 82 Zoll | 76 | |||
| TWBU30-3540 | 3,5"x40" | 50" | 90" | 82 | |||
| TWBU30-3548 | 3,5"x48" | 58" | 106" | 94 | |||
| GESCHWEIßTER BUCHSENZYLINDER | |||||||
| TEILENUMMER | STANGE DURCHMESSER |
LANGWEIRE& SCHLAGANFALL |
ABMESSUNGEN | ANSCHLUSSGRÖSSE | STIFT GRÖSSE |
GEWICHT (LBS) |
|
| ZURÜCKGEFAHREN | ERWEITERT | ||||||
| TWBU30-4004 | 2" | 4"x4" | 14" | 18" | 1/2 NPT | 1-1/2" | 34 |
| TWBU30-4006 | 4"x6" | 16" | 22" | 38 | |||
| TWBU30-4008 | 4"x8" | 18" | 26" | 41 | |||
| TWBU30-4010 | 4"x10" | 20" | 30" | 45 | |||
| TWBU30-4012 | 4"x12" | 22" | 34" | 49 | |||
| TWBU30-4014 | 4"x14" | 24" | 38" | 52 | |||
| TWBU30-4016 | 4"x16" | 26" | 42" | 56 | |||
| TWBU30-4018 | 4"x18" | 28" | 46" | 60 | |||
| TWBU30-4020 | 4"x20" | 30" | 50" | 63 | |||
| TWBU30-4024 | 4"x24" | 34" | 58" | 71 | |||
| TWBU30-4028 | 4"x28" | 38" | 66" | 78 | |||
| TWBU30-4030 | 4"x30" | 40" | 70" | 82 | |||
| TWBU30-4032 | 4"x32" | 42" | 74" | 85 | |||
| TWBU30-4036 | 4"x36" | 46" | 82" | 93 | |||
| TWBU30-4040 | 4"x40" | 50" | 90" | 100 | |||
| TWBU30-4048 | 4"x48" | 58" | 106" | 115 | |||
| TWBU30-5004 | 2-1/2" | 5"x4" | 14" | 18" | 1/2 NPT | 1-3/4" | 65 |
| TWBU30-5006 | 5"x6" | 16" | 22" | 70 | |||
| TWBU30-5008 | 5"x8" | 18" | 26" | 75 | |||
| TWBU30-5010 | 5"x10" | 20" | 30" | 80 | |||
| TWBU30-5012 | 5"x12" | 22" | 34" | 85 | |||
| TWBU30-5014 | 5"x14" | 24" | 38" | 90 | |||
| TWBU30-5016 | 5"x16" | 26" | 42 Zoll | 96 | |||
| TWBU30-5018 | 5"x18" | 28" | 46 Zoll | 101 | |||
| TWBU30-5020 | 5"x20" | 30" | 50" | 106 | |||
| TWBU30-5024 | 5"x24" | 34" | 58" | 116 | |||
| TWBU30-5028 | 5"x28" | 38" | 66" | 126 | |||
| TWBU30-5030 | 5"x30" | 40" | 70" | 131 | |||
| TWBU30-5032 | 5"x32" | 42 Zoll | 74" | 137 | |||
| TWBU30-5036 | 5"x36" | 46" | 82" | 147 | |||
| TWBU30-5040 | 5"x40" | 50" | 90" | 157 | |||
| TWBU30-5048 | 5"x48" | 58" | 106" | 178 | |||
