Wie kommt es zu hydraulischen Schockphänomenen?

Hydraulischer Schock, auch Wasserschlageffekt genannt, ist ein häufiges Phänomen in Fluidtechniksystemen, insbesondere in Hydrauliksystemen und Rohrleitungsnetzen. Wenn eine Flüssigkeit aufgrund der Trägheitswirkung plötzlich stoppt oder ihre Fließrichtung ändert, erzeugt die Flüssigkeit Druckwellen. Diese Druckwellen können sich innerhalb des Systems ausbreiten und dort Schäden verursachen.

Die Ursachen eines hydraulischen Schocks

Ventil schnell schließen: Wenn das Ventil oder andere Steuerkomponenten schnell schließen und so den Flüssigkeitsfluss verhindern, bewegt sich der Teil der Flüssigkeit vor dem Schließpunkt aufgrund der Trägheit weiter nach vorne und bildet so einen Hochdruckbereich.

Plötzlicher Start oder Stopp der Pumpe: Wenn eine Hydraulikpumpe plötzlich startet oder aufhört zu arbeiten, kann dies ebenfalls zu einem ähnlichen Stoßphänomen führen.

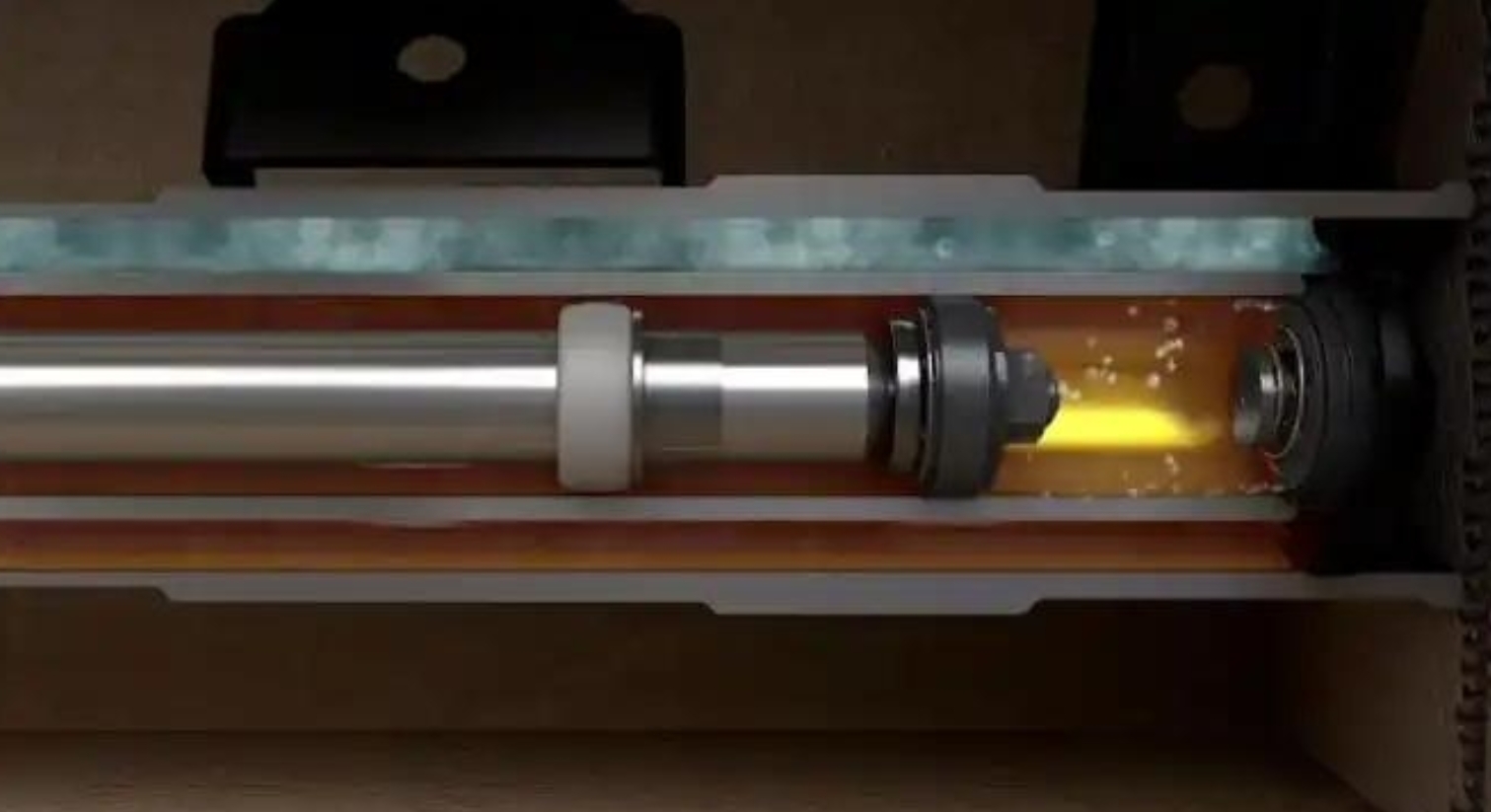

Plötzlicher Start oder Stopp der Pumpe: Wenn eine Hydraulikpumpe plötzlich startet oder aufhört zu arbeiten, kann dies ebenfalls zu einem ähnlichen Stoßphänomen führen. - Die Kolbenbewegung: Wenn sich der Kolben in einigen Hydraulikzylindern schnell in die Endposition bewegt, kann dies dazu führen, dass die Flüssigkeit komprimiert wird und einen Schock verursacht.

Schaden

Plötzlicher Start oder Stopp der Pumpe: Wenn eine Hydraulikpumpe plötzlich startet oder aufhört zu arbeiten, kann dies ebenfalls zu einem ähnlichen Stoßphänomen führen. - Die Kolbenbewegung: Wenn sich der Kolben in einigen Hydraulikzylindern schnell in die Endposition bewegt, kann dies dazu führen, dass die Flüssigkeit komprimiert wird und einen Schock verursacht.

Leistungseinbußen: Häufige hydraulische Stöße können die Reaktionsgeschwindigkeit und Stabilität des Systems beeinträchtigen und die Arbeitseffizienz verringern.

Reduktionsmethode

Verwenden Sie Puffervorrichtungen: Installieren Sie Akkumulatoren oder Puffer, um überschüssige kinetische Energie zu absorbieren und die Auswirkungen von Stößen zu reduzieren.

Optimieren Sie das Steuerungssystem: Verwenden Sie eine progressive Öffnungs- und Schließmethode, z. B. eine sanfte Regelung durch Proportionalventile oder Servoventile, um plötzliche Aktionen zu vermeiden.

Vergrößerung des Rohrdurchmessers oder Verkürzung der Rohrleitungslänge: Eine entsprechende Vergrößerung des Rohrdurchmessers kann dazu beitragen, die Strömungsgeschwindigkeit zu verringern, während eine Verringerung der Rohrleitungslänge die Zeit und Intensität der Ausbreitung von Stoßwellen verringern kann.

Wählen Sie geeignete Materialien und Designs: Verwenden Sie Materialien mit hoher Druckfestigkeit und ausreichender Flexibilität für die Herstellung von Rohren und Formstücken; Planen Sie das Systemlayout sinnvoll, um potenzielle Druckpunkte zu verteilen.

Zusammenfassend lässt sich sagen, dass das Phänomen des hydraulischen Schocks in hydraulischen Systemen Aufmerksamkeit erfordert. Wir müssen regelmäßige Inspektionen durchführen, um Schäden an der Ausrüstung zu minimieren.
